Processus de Scan to BIM : Ce qu’il faut savoir

Cet article a pour objectif de décrire le processus de Scan to BIM et sera utile pour ceux qui souhaitent l'effectuer pour l'un de leurs bâtiments. Nous expliquons quelles informations doivent nous être fournies afin de lancer le processus, et ce qu'il faut garder à l’esprit au cours du projet.

Comment se déroule le processus de Scan to BIM ? Par où commencer et quelles sont les informations nécessaires ?

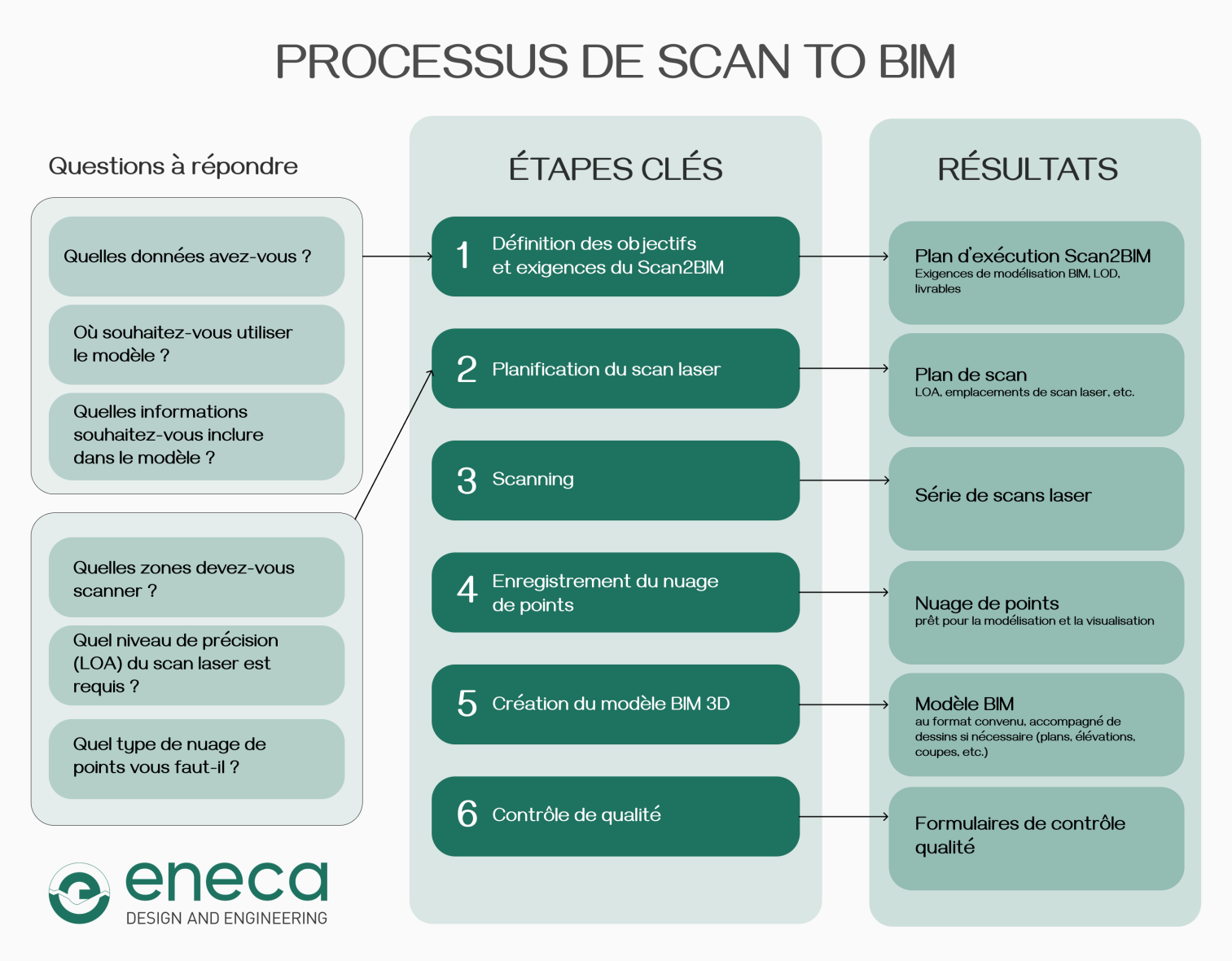

Aperçu du processus Scan2BIM

1. Aperçu des objectifs et des exigences de Scan2BIM

Avant le lancement du projet, il est essentiel de fournir un maximum d’informations sur l’installation, telles que des plans existants, des photographies, des maquettes 3D ou BIM déjà réalisées, ainsi que d’éventuelles informations sur le système de coordonnées (le cas échéant).

En outre, il est important de déterminer quel est l'objectif du scanning laser et à quelles fins il va être utilisé : pour le processus de conception, pour l'exploitation et la maintenance, pour la comparaison entre tel que construit et tel que conçu, etc.

Ensuite, il est crucial de déterminer si le scan laser doit être utilisé pour la modélisation BIM et, le cas échéant, quels composants doivent être modélisés, avec quel niveau de détail, et quels paramètres ou informations seront nécessaires pour l’utilisation future du modèle.

2. Planification de la numérisation

Une fois qu'il y a une compréhension claire des objectifs et des exigences de modélisation, un spécialiste du scan laser doit décider quelles zones du bâtiment doivent être scannées et avec quel niveau de précision ou d'exactitude cela doit être effectué. À mesure que la précision s'accroît, le temps de traitement et la taille du fichier augmenteront, ce qui entraînera une durée accrue du processus de modélisation. Il est donc primordial de demander à un spécialiste du scanner laser quel niveau de précision sera optimal dans chaque cas particulier.

De plus, il faut déterminer si un scan couleur ou noir et blanc est nécessaire. Bien qu'il puisse sembler logique de créer le scan couleur, les spécialistes conseillent de l'utiliser avec parcimonie et uniquement en cas de besoin (à des fins publicitaires ou au cas où les couleurs des systèmes d'ingénierie doivent être visibles). Dans tous les autres cas, il est préférable d'opter pour la variante en noir et blanc accompagnée des photos de chaque emplacement de numérisation. Le scan B&W en noir et blanc est bien plus rapide à produire et a une taille de fichier bien plus petite, ce qui va avoir un impact sur la vitesse de travail avec le fichier à l'avenir.

3. Le scanning Laser

Une fois que les exigences pour la numérisation sont déterminées, le spécialiste planifie sa numérisation à l'avance, de sorte que les données reçues de l'emplacement sont complètes et suffisantes pour une utilisation ultérieure. Il y a beaucoup de détails qui doivent être pris en compte avant la procédure de numérisation, donc le processus de préparation est très crucial et plus vous fournissez d'informations sur l'installation à portée de main, mieux c'est.
Après cela, le spécialiste se rend sur le site du projet pour effectuer le balayage laser. Sur place, le spécialiste se déplace avec son scanner laser d'un endroit à un autre et effectue une prise de vue de chaque point. Le scanner laser produit un nuage de points en forme de dôme à partir de chaque emplacement, couvrant tout ce qui l'entoure, à l'exception de la zone située sous sa base. De plus, le scanner peut créer une série de photos à partir de chaque emplacement de numérisation. Il est très important que chaque emplacement couvre suffisamment de points de ses emplacements voisins afin d'assurer une couture en douceur des nuages séparés plus tard.

4. Enregistrement du Nuage de Points

Une fois les données du scan laser acquises, le spécialiste retourne au bureau pour nettoyer et assembler les numérisations. Ce processus s'appelle la « registration » (ou l’enregistrement). Les objets aux surfaces réfléchissantes génèrent beaucoup de « bruit », qui est éliminé à cette étape afin de garantir des données optimales pour la modélisation ou la visualisation. Tous les éléments superflus (plantes, personnes, etc.) sont également supprimés à ce stade.

5. Création d’un modèle 3D

Après avoir enregistré le scan laser, ce dernier peut être exporté dans le format de fichier requis pour la visualisation ou l’utilisation lors de la modélisation BIM. Une fois cette étape terminée, la modélisation BIM commence. En fonction de la complexité du projet, différents outils d’automatisation peuvent être utilisés pour faciliter certaines procédures de modélisation. Parmi eux figurent Trimble EdgeWise, As-Built™ for Autodesk Revit (anciennement nommé PointSense) de FARO, le plugin UNDET Point Cloud pour Autodesk® Revit®, Aurivus AI, etc. Pendant la modélisation, les spécialistes créent les éléments avec le niveau de détail (LOD) requis et y associent les informations nécessaires.

6. Contrôle qualité

Une fois la modélisation terminée, le contrôle qualité commence. Le modèle est vérifié afin de s’assurer qu’il est conforme au plan d’exécution BIM du projet, au niveau de détail (LOD) et au niveau de précision (LOA). Certains outils d’automatisation du contrôle qualité peuvent être utiles pendant ce processus. Parmi eux figurent Verity de Clear Edge, Cyclone 3DR, Cintoo, EdgeWise Building, Verity Photo, Rithm pour Autodesk® Navisworks®.

Pour résumer le processus de modélisation BIM basé sur le nuage de points :

• Tout d’abord, l’objectif de la création du modèle doit être défini.
• Ensuite, le scan laser est réalisé.
• Les données issues du scan laser sont traitées, et le fichier du nuage de points est nettoyé puis préparé pour l’importation dans le logiciel de modélisation (Revit).
• La modélisation est effectuée avec le niveau de détail (LOD) requis.
• Les données sont vérifiées conformément à la procédure de contrôle qualité (QC).
• Le modèle est livré au client dans le format de fichier convenu.
