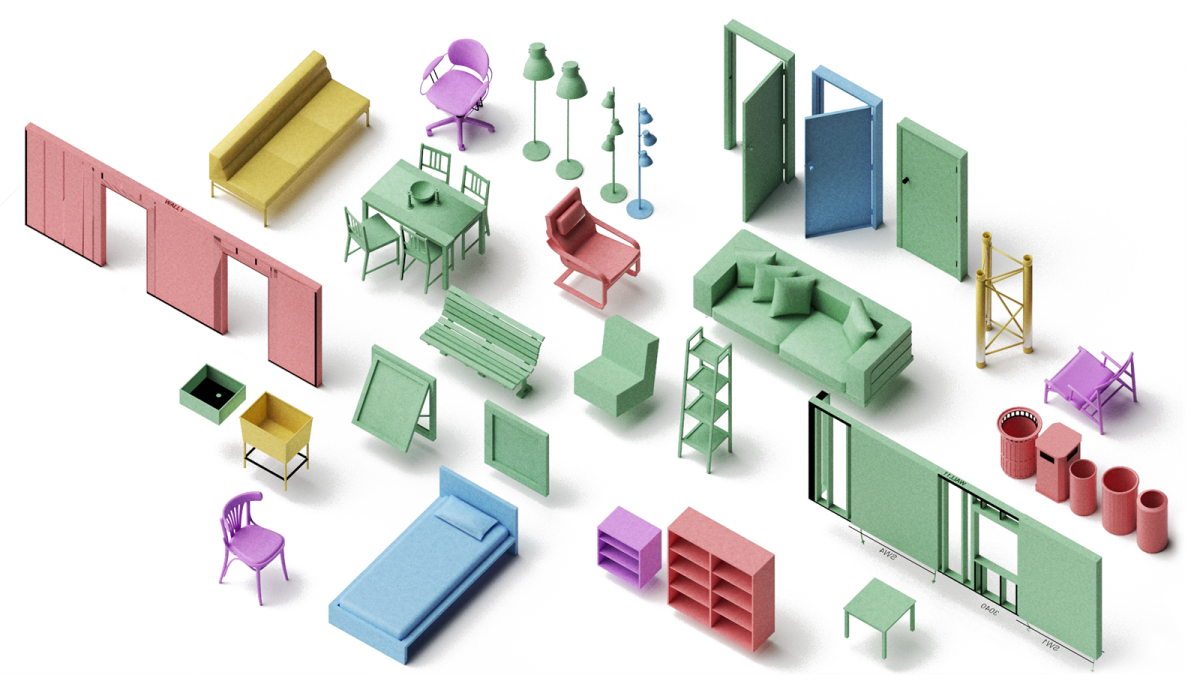

C’est quoi la famille BIM ? Importance des familles Revit

Qu'est-ce qui rend les familles BIM géniales ?

Il existe un axiome : toute famille BIM peut être créée de plusieurs manières.

Chaque famille Revit reflète le processus de pensée unique de la personne qui a déployé des efforts pour la créer et l'objectif auquel elle sert.

Avant de lancer le processus de création d'une famille Revit, il est crucial d'identifier l'objectif spécifique qu'elle servira. Ensuite on peut déterminer et définir avec précision l'étendue des travaux. Cette approche garantit que le produit final répondra efficacement au cas d'utilisation prévu. La solution respective déterminera le niveau d'élaboration de la famille.

Quel niveau de développement faudrait-il utiliser ?

Si la famille Revit est destinée à afficher la vue de démonstration la plus réaliste du produit, il est important d’utiliser un niveau de détail plus élevé et de mettre en œuvre autant de fonctionnalités que possible pour s’assurer que l’étiquette d’une famille Revit s’affiche parfaitement. D'autre part, si le modèle est destiné à être mis en œuvre dans des projets BIM, les familles Revit doivent répondre à des exigences spécifiques pour garantir leur conformité aux normes. Elles doivent notamment être enrichies des paramètres nécessaires à l'identification et à la coordination du produit dans la maquette.

Dans un monde parfait, tout le monde utiliserait les familles Revit avec le plus haut niveau de développement dans tous les projets BIM possibles. Cependant, cela peut ralentir le projet.

Puisque la performance est beaucoup plus importante pendant le développement du projet, une famille de niveau de développement inférieur est plus préférée. Normalement, les projets nécessitent que le niveau de développement (LOD) soit entre 300 et 400 au maximum.

Qu'est-ce qui est important lors de la création de familles ?

Catégorie

Il ne faut pas sous-estimer l’importance d’attribuer la bonne catégorie à chaque modèle familial.

Bien qu'il soit acceptable de conserver une approche générale, ne pas déterminer leur catégorie appropriée constituerait une grave erreur.

• Premièrement, la catégorie expliquerait au logiciel ce que le modèle essaie de représenter.
• Deuxièmement, le logiciel offrira des fonctionnalités spécifiques pour cette catégorie.
• Troisièmement, les catégories permettent le tri des familles au cours du projet pour simplifier le processus de travail pour les ingénieurs.

De plus, cela permet d’appliquer une approche facile à utiliser pour organiser et structurer les données en fonction des exigences pertinentes.

Plans de référence

Une bonne régulation de la géométrie du modèle est essentielle.

Le plan de référence est un outil simple mais puissant. L'utilisation de plans de référence est cruciale car ils permettent la formation de limites définies pour les éléments extrudés.

Voici quelques conseils précieux pour vous aider à profiter pleinement des opportunités proposées.

• Lors de l'édition d'une extrusion, il est également possible de dessiner des plans de référence qui ne seront visibles que dans ce mode. Cela peut être utilisé pour maintenir la propreté des élévations et des plans d'étage.

• Les paramètres IsReference sont une fonctionnalité remarquablement puissante qui offre un contrôle complexe sur l'impact des plans de référence sur le développement des familles et des projets. Les utilisateurs peuvent considérablement améliorer la précision et l'efficacité de leur travail en utilisant cette fonctionnalité.

Disons que vous devez aligner une figure de famille sur le mur. Pour ce faire, il est préférable de sélectionner un plan de référence solide afin que la famille puisse être fermement ancrée au mur et se déplacer en douceur le long des coordonnées X/Y sans oscillation ni instabilité.

Voici un autre exemple : Pour améliorer votre processus de modélisation de porte, envisagez de créer une famille comprenant un plan de référence pour la charnière de la porte.

En définissant la propriété IsReference pour ce plan de référence sur "Oui", vous pouvez empêcher la rotation de la porte autour de la charnière.

Paramètres

Les paramètres Revit sont utilisés pour stocker des informations sur les éléments d'un modèle. Avec eux on peut contrôler la taille, la forme et d'autres propriétés des éléments, et ils peuvent également être utilisés pour créer des planifications et des balises.

Il existe 2 types de paramètres dans les familles Revit :

• Paramètres intégrés (Built-in) : Présents par défaut dans tout fichier de famille. Ils ne peuvent être ni modifiés ni supprimés. Leur disponibilité permanente est essentielle, car ils constituent les propriétés de base nécessaires au fonctionnement des éléments dans Revit.
• Paramètres personnalisés :
  • Paramètres de famille : permettent de contrôler les variables de la famille, telles que les dimensions (largeur, hauteur, profondeur) ou les matériaux. Il est recommandé de leur attribuer des noms descriptifs et cohérents afin d'en faciliter l'identification et l'organisation.
  • Paramètres partagés : stockés dans un fichier externe indépendant de toute famille ou projet Revit. Cette structure offre la flexibilité d'utiliser le même paramètre dans différents projets ou familles. Chacun d'eux est associé à un identifiant GUID unique, garantissant sa cohérence quelle que soit son utilisation.

Paramètres d’occurrence et Paramètres de type

• Paramètres d’occurrence : uniques à chaque instance d'un élément. Avoir deux occurrences du même élément implique que des valeurs différentes peuvent être attribuées au paramètre d'occurrence pour chaque occurrence.
• Paramètres de type : identiques pour toutes les occurrences d'un élément d'un type particulier. S'il existe deux occurrences de l'élément identique, elles posséderont des valeurs de paramètre de type identiques.

Paramétrisation correcte des familles

Le fondement d'une famille paramétrique repose sur la définition précise de paramètres et de contraintes adaptés. Ces éléments sont essentiels pour garantir le bon fonctionnement et la flexibilité de la famille.

La paramétrisation permet de contrôler les dimensions et les propriétés, favorisant ainsi la création de variations et simplifiant la définition de types. Cependant, s'il y a trop de types prédéfinis, il est recommandé d'utiliser un catalogue de types. Cette fonctionnalité permet aux utilisateurs de charger uniquement les types nécessaires depuis un fichier externe, ce qui allège considérablement le poids du projet Revit et améliore ses performances. En résulte une navigation plus fluide et une gestion simplifiée des familles.

Comment réduire le poids des familles Revit ?

L'un des aspects les plus importants à prendre en compte est le "poids" d'une famille Revit. Il est crucial de trouver un équilibre entre le niveau de détail (LOD) intégré à la famille et le poids du fichier résultant.

Dans les "Paramètres de visibilité/graphiques" d'un élément, il est possible de définir un niveau de détail différent (Grossier, Moyen, Fin) pour chaque géométrie.

Le poids d'une famille est directement influencé par le nombre et la complexité de ses formes. Plus les éléments sont complexes et nombreux, plus Revit a besoin de stocker de données, ce qui augmente la taille de la famille.

Pour rationaliser votre flux de travail, il est fortement recommandé d'utiliser la fonction Purge des éléments inutilisés sous l'onglet Gérer. Cet outil permet de supprimer tous les éléments superflus (types de lignes, matériaux, familles importées non utilisées, etc.), garantissant que vous ne travaillez qu'avec les composants essentiels et améliorant ainsi les performances.

Enfin, après avoir purgé et finalisé la famille, enregistrez-la sous un nouveau nom ou dans un nouvel emplacement. Cette action simple permet de "nettoyer" le fichier en supprimant l'historique des modifications et peut réduire significativement son poids final, souvent d'environ 10%.

Conclusion

La création d'un modèle Revit précis nécessite une planification méticuleuse dès le départ, avec des révisions régulières tout au long du processus de production, quelle que soit la complexité du modèle. Une planification efficace est cruciale pour garantir un résultat final précis.
