Qu'est-ce que la coordination BIM ?
La coordination interdisciplinaire d’un modèle d’information est généralement comprise comme le processus consistant à combiner plusieurs modèles de différentes parties d’un projet (par exemple, un modèle architectural, les systèmes de ventilation, les systèmes électriques). De plus, la coordination interdisciplinaire est effectuée pour vérifier l’exactitude des informations contenues dans les modèles, préparer des rapports de collisions, créer des listes d’éléments du modèle et organiser des réunions de coordination.
À première vue, tout semble simple, n’est-ce pas ? Cependant, il existe quelques étapes à retenir pour garantir que l’ensemble du processus, de la détection des collisions à la résolution des problèmes, se déroule sans encombre.
1 : Agencement correct des modèles entre eux
Pour assurer le bon déroulement de la coordination interdisciplinaire, les modèles doivent être placés avec précision les uns sur les autres. Assurez-vous que les modèles à unifier disposent du même système de coordonnées correctement défini.
2 : Choisir les outils de coordination BIM
Il existe aujourd’hui plusieurs outils de coordination sur le marché, et leur choix dépend de plusieurs facteurs. Pour choisir le bon programme, vous devriez commencer par vous poser quelques questions :
- Quel outil mon entreprise utilise-t-elle actuellement pour la coordination BIM interdisciplinaire ?
- Avons-nous déjà une licence pour un programme de coordination ?
- Les modèles / documents sont-ils générés dans un ou plusieurs logiciels ?
3 : Export correct des modèles vers IFC
Lors de la coordination interdisciplinaire, les équipes projet peuvent utiliser divers logiciels de modélisation. Par exemple, les architectes utilisent ArchiCad, les ingénieurs civils Revit, et le service structure Tekla. Chaque logiciel est développé par des éditeurs différents et enregistre le modèle dans des formats distincts. La coordination BIM interdisciplinaire consiste à combiner ces modèles dans un modèle collectif qui inclura toutes les parties du projet en cours de vérification.

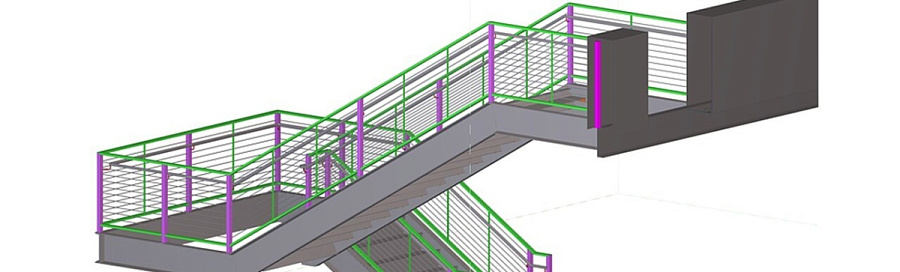

4 : Combinaison des modèles en un seul modèle interdisciplinaire
Comme nous disposons déjà de modèles IFC, nous pouvons les combiner dans un modèle interdisciplinaire intégré, qui deviendra notre base pour la coordination BIM.
5 : Détermination du périmètre de vérification du modèle
Maintenant que nos modèles disciplinaires ont été regroupés en un seul, intéressons-nous au périmètre de notre coordination BIM. Quelques questions peuvent nous aider :
Effectuons-nous uniquement une vérification des collisions entre modèles, ou aussi de la justesse des informations contenues dans les modèles ?
Allons-nous vérifier si les systèmes sont correctement modélisés et s’ils respectent les distances appropriées par rapport aux éléments structurels ?
La coordination comprendra-t-elle également une vérification du respect des distances réglementaires entre les systèmes ?
Si nous nous posons ces questions au début du processus, nous pouvons structurer les règles à établir pour tester notre programme.
6 : Détermination des règles de vérification du modèle
L’étape suivante consiste à créer des règles de vérification du modèle. Ce sont des règles définies par l’utilisateur qui déterminent quels éléments du modèle sont vérifiés ainsi que les conditions dans lesquelles un élément est considéré comme un cas à signaler. Par exemple, notre coordination peut se limiter à la vérification des collisions entre un modèle architectural et un modèle de climatisation.
7 : Vérification du modèle
Maintenant, le modèle est prêt à être vérifié selon les règles prédéfinies. Après la vérification, nous obtiendrons automatiquement des problèmes regroupés que le programme considère comme des collisions.
8 : Affectation des résultats de test aux personnes appropriées
Le coordinateur BIM doit vérifier, décrire et affecter chaque collision à la personne responsable de la résoudre. Nous précisons qui est responsable d’une collision donnée, ajoutons la date à laquelle la solution doit être trouvée, définissons l’état de la collision et rédigeons un court commentaire expliquant le problème.
9 : Soumission des rapports de coordination BIM
Nous avons parcouru toutes les collisions dans le panneau de contrôle et les avons affectées à des personnes spécifiques. Il faut maintenant transmettre l’information aux membres correspondants de l’équipe pour leur indiquer que les collisions attendent d’être résolues.
10 : Analyse des résultats et étapes suivantes
Le BIM ne consiste pas seulement à créer des données, mais aussi à les analyser et à planifier les activités correspondantes en fonction des informations obtenues. Dans le cas des rapports de coordination BIM, cette analyse est extrêmement importante. Elle nous aidera à déterminer quelle partie du projet contient le plus grand nombre de collisions, quelle discipline a le plus de cas à résoudre, et à mieux comprendre l’état général des modèles disciplinaires.
