Stahlbauplanung für Industrieanlagen: Tragkonstruktionen und Wartungsbühnen
Der Planungsumfang umfasst zwei aufeinander abgestimmte Leistungspakete: die konstruktive Durcharbeitung von Stahlkonstruktionen einschließlich der Unterkonstruktionen für Dach- und Fassadenbekleidungen sowie die Tragwerksplanung einer Wartungsbühne für einen Rohrkettenförderer. Aus den projektspezifischen Anforderungen entstehen koordinierte 3D-Modelle und detaillierte Unterlagen für Fertigung und Montage.
Stahlkonstruktionen mit Dach- und Fassadenunterkonstruktionen
Dieses Leistungspaket umfasst die Anschlussbemessung, die 3D-Modellierung sowie die Erstellung von Übersichts-, Werkstatt- und Montagezeichnungen. Das Modell bildet auch die Unterkonstruktionen zur Befestigung der Dach- und Fassadenbekleidungen ab und führt damit das Haupttragwerk und die zugehörigen Schnittstellen in einer abgestimmten Planung zusammen.
Die Unterlagen beschreiben die Stahlbauanschlüsse, Einzelbauteile, Zusammenbaudetails und die Anordnung der Gitterroste. Sie bilden die Grundlage für die Fertigungsvorbereitung und die Montage auf der Baustelle.
Zum Leistungs- und Dokumentationsumfang gehören:
- Statische Nachweise der Stahlbauanschlüsse als PDF.
- 3D-Modell der Stahlkonstruktion einschließlich Dach- und Fassadenunterkonstruktionen.
- Stahlbauübersichtszeichnungen.
- Werkstatt- und Montagezeichnungen in DWG und PDF.
- Material- und Stücklisten in XLSX und PDF.
- Schrauben- und Verbindungsmittellisten in XLSX und PDF.
- NC-Daten für die Fertigung.
- Gitterrostverlegepläne in DWG und PDF.
Wartungsbühne für einen Rohrkettenförderer

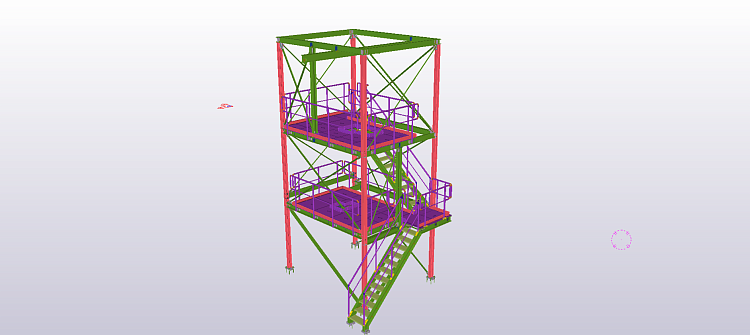

Das zweite Leistungspaket umfasst die Tragwerksplanung und konstruktive Durcharbeitung einer Wartungsbühne aus Stahl für einen Rohrkettenförderer innerhalb einer Industriehalle. Die Bühne ermöglicht den Zugang rund um die Förderanlage für Wartungs-, Reparatur- und Montagearbeiten.
Auf Grundlage des vom Auftraggeber bereitgestellten Vorabmodells umfasst die Planung die statische Berechnung, die Anschlussbemessung, die 3D-Modellierung sowie die Erstellung der Übersichts-, Werkstatt- und Montagezeichnungen.
Die Konstruktion berücksichtigt die Aufstellung auf einem bauseits bereitgestellten Fundament sowie die Integration eines Kranträgers für eine vorgesehene Tragfähigkeit von 500 kg. Für den Korrosionsschutz sind eine Feuerverzinkung der Stahlkonstruktion und korrosionsgeschützte Befestigungs-, Verbindungs- und Verankerungsmittel vorgesehen.
Zum Leistungs- und Dokumentationsumfang gehören:
- Statischer Berechnungsbericht als PDF.
- Statische Nachweise der Stahlbauanschlüsse.
- 3D-Modell der Stahlkonstruktion.
- Stahlbauübersichtszeichnungen in DWG und PDF.
- Werkstatt- und Montagezeichnungen in DWG und PDF.
- Material- und Stücklisten in XLSX und PDF.
- Schrauben- und Verbindungsmittellisten in XLSX und PDF.
Das abgestimmte Modell- und Zeichnungspaket bildet eine durchgängige Grundlage für Fertigung und Montage. Besondere Berücksichtigung finden die Zugänglichkeit für Wartungsarbeiten, die konstruktive Ausbildung der Anschlüsse und die Schnittstellen zur bestehenden Anlage.
.
