Croquis d'assemblage
Qu'est-ce que le croquis d'assemblage de la charpente en acier ?
Les croquis d'assemblage sont des dessins détaillés d'éléments de charpente en acier (assemblages), tels que des boulons d'ancrage, des colonnes, des poutres, des contreventements, des escaliers, des mains courantes, des grilles, etc., nécessaires à la fabrication.
Les croquis d'assemblage sont conçus à partir des plans d'ensemble qui doivent obligatoirement être approuvés par le concepteur, le client et/ou les autorités de vérification et de contrôle spécifiques (expertise, ingénieur statique agréé) habilités à procéder à la vérification.
L'entreprise qui conçoit les croquis d'assemblage est responsable de la conformité aux plans d'ensemble, de la résistance de tous les assemblages en atelier et sur le chantier, des dimensions des éléments structurels et de leur correspondance entre eux, ainsi que de l'exactitude des exigences relatives à la fabrication et au montage des charpentes en acier. Les écarts par rapport aux plans d'ensemble ne sont normalement pas admissibles et doivent être approuvés par le concepteur.
Les dessins des pièces individuelles qui composent l'assemblage peuvent être intégrés dans le croquis d'assemblage ou faire l'objet d'un jeu de documents séparé sous la forme d'une annexe.
Les ensembles doivent être placés dans les dessins de telle manière que la projection principale corresponde à leur position opérationnelle et donne l'idée la plus complète de leur forme et de leurs dimensions, notamment: éléments horizontaux - en position horizontale, verticaux - en position vertical, inclinés - en position inclinée. Le croquis d'assemblage comprend un ou plusieurs assemblages comportant le même type de sections et d'opérations de processus.
Les dessins d'assemblage contiennent les informations suivantes :
-
Plans d'assemblage orthogonaux, vues nécessaires, sections, détails
-
Vue 3D de l'assemblage
-
Exigences techniques pour la fabrication
-
Informations sur la protection anticorrosion et la peinture
-
Des listes individuelles, listes d'assemblage, liste des soudures d'atelier
-
Dimensions requises
-
Type et dimensions des soudures d'atelier
-
Nom et marque de l'assemblage
-
Bloc de titres

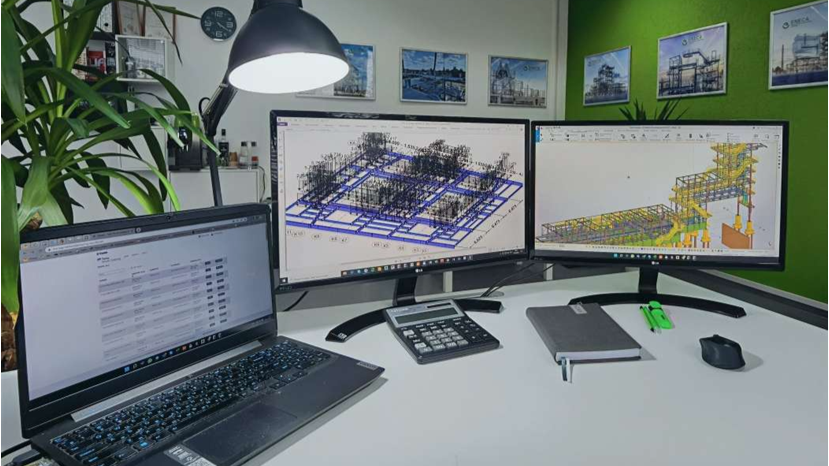

Chez Eneca, la conception des croquis d'assemblage est réalisée à l'aide de Tekla Structures.
L'équipe d'Eneca comprend des ingénieurs structurels expérimentés, des spécialistes du calcul et des concepteurs de charpentes en acier. Nous concevons des charpentes en acier pour différents types d'installations, telles que des bâtiments commerciaux, des installations industrielles, des chaufferies et des centrales de cogénération, conformément aux Eurocodes.
Nos services pour la conception de charpentes en acier :
-
Calcul statique
-
Calcul des connexions
-
Modélisation 3D
- Plans d'atelier, croquis d'assemblage, dessins de montage.
