Gas-chemisch complex
Van de 40 staaldetailleringsbureaus die waren belast met het ontwerpen van diverse constructies voor het gaschemisch complex, behoorde ENECA tot slechts drie bedrijven die de omvangrijke werkzaamheden binnen een uitzonderlijk korte doorlooptijd wisten af te ronden. Bovendien was ENECA het enige bedrijf dat de uitdaging aanvaardde én het werk volledig op tijd opleverde.
Projectcijfers:
-
Staal: meer dan 14.450 ton
Kengetallen van de installaties:
-
Plattegrondafmetingen: 28,5 x 26,0 m
-
Gebouwhoogte: 93,5 m
-
Gewicht van de hoofdconstructies: 1.710 ton
-
Aantal enkelstuks: 11.097
-
Aantal samenstellingen: 7.309
-
Aantal GA- en montagetekeningen: 72
-
Aantal verbindingen: meer dan 12.000
-
Aantal betrokken specialisten: 13
-
Projectdoorlooptijd: 3 maanden
Projectfasen:
1. Verzamelen van uitgangsgegevens en voorbereiding van het 3D-model
-
Detecteren en corrigeren van systeemfouten
-
Controleren van de geometrie van het 3D-raamwerkmodel
-
Verifiëren en aanpassen van modelattributen
-
Toepassen van de AutoConnection-plugin
-
Uploaden van het model naar ModelSharing
2. Modellering van verbindingen en aanvullend staal
-
Bewerken van verbindingen met complexe configuraties
-

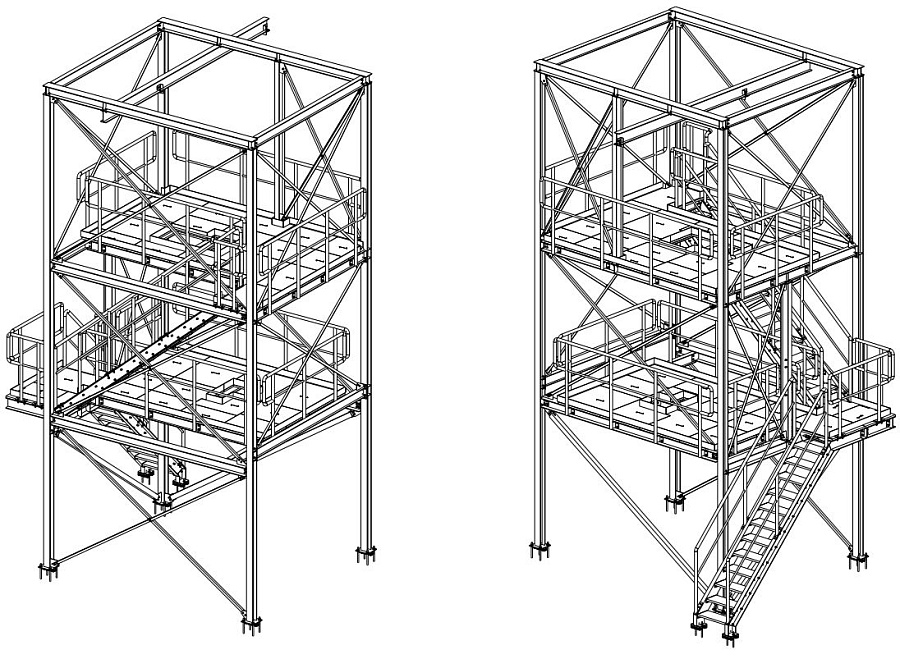

Modelleren van ladders, leuningen en roostervloeren
-
Toegepaste methoden:
-
Individuele modellering van elk element
-
Gebruik van standaard Tekla-componenten en Tekla Warehouse-plugins
-
Parametrische gebruikerscomponenten
-
Toepassing van de AutoConnection-oplossing
-
Alle 12.000 verbindingen werden dankzij automatisering en de parametrische componentenbibliotheek in slechts 2 uur toegevoegd.
3. Modelcontroles en tekeningen
-
Clashcontrole van enkelstuks en bevestigingsmiddelen
-
Volledigheidscontrole
-
Verificatie van attributen voor enkelstuks en samenstellingen
-
Toegepaste methoden:
-
Elke specialist bewaakt zijn deel van het model aan de hand van checklistpunten
-
Gebruik van interactieve rapporten en Tekla Organizer
-
Toepassing van Clash Check Manager voor het signaleren van afwijkingen
-
-
Opgeleverde tekeningen:
-
Enkelstukstekeningen
-
Samenstellingstekeningen
-
Algemene overzichtstekeningen
-
4. Definitieve documentatie en indiening
-
Voorlopige export van documenten voor interne review
-
Visuele en geautomatiseerde documentcontrole
-
Definitieve export en overdracht aan de opdrachtgever
-
Kwaliteitscontroles uitgevoerd door:
-
Documentontwikkelaars (ontwerpingenieurs)
-
Teamleiders of senior specialisten
-
Afdelingshoofden
-
Geautomatiseerde kwaliteitscontroles via Tekla Structures
-
